Pour avoir les feux stop clignotants

Message par alphonse mamoto le Lun 27 Fév 2017 - 9:24

Pour avoir les feux stop clignotants j'ai opté pour le Brake Light Pro V2



après voir tout dépiauté pour savoir ou j'allais faire le raccordement

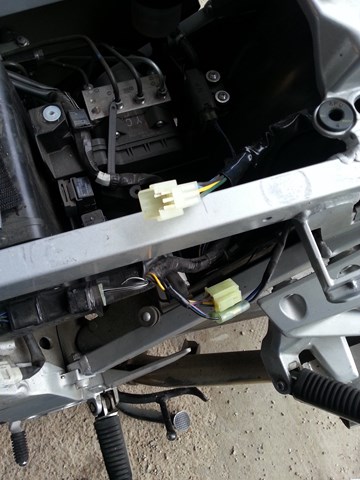

j'ai fini sur le connecteur sous la selle  du pilote

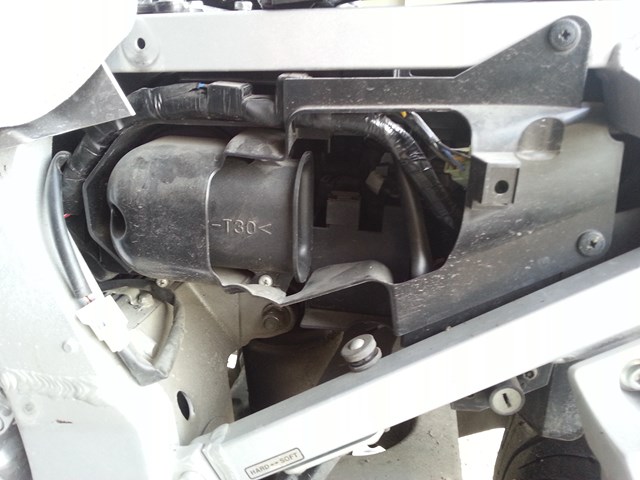

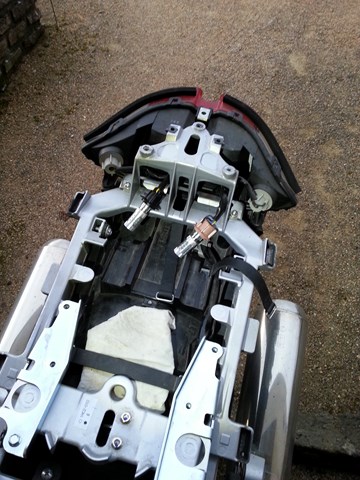

pour l'atteindre j'ai retiré ces deux pièces

trois fixations


attention il y à 5 vis



fil noir masse seulement pincé, fil jaune coupé et raccordé avec le rouge et le vert du boitier (vous avez la notice avec le boitier)


comme il est tout petit il ne tient pas de place


Il ne reste plus qu'à tout remonter.
C'est vraiment très efficace.
il y à 11 façons de régler le clignotement.
avatar
alphonse mamoto
1300 cm3
1300 cm3

Date d'inscription : 06/01/2013
Age : 61

http://vieux-motards-du-71.actifforum.com/

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PapydJo le Mar 28 Fév 2017 - 8:18

il ne te reste plus qu'a coller les autocollants sur les flancs de carénage lol!
avatar
PapydJo
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 29/09/2013
Age : 51

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par alphonse mamoto le Mar 28 Fév 2017 - 10:16

je ne fais jamais de pub, donc si tu les veux, je te les donne lol!
le système de clignotement est très efficace. Quand je freine et que je regarde dans mes rétros, je vois aussitôt la voiture prendre de la distance. Çà me rassure
avatar
alphonse mamoto
1300 cm3
1300 cm3

Date d'inscription : 06/01/2013
Age : 61

http://vieux-motards-du-71.actifforum.com/

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PapydJo le Mar 28 Fév 2017 - 13:39

J'ai un autre système dans mes placards , il était installé sur ma moto précédente ,mais je n 'ai jamais pris le temps de l'installer sur la FJR.
I l n 'y a que trois sorte de flash différent mais le principe reste le même pouce

PS : Je te laisse les autocollants Wink Laughing
avatar
PapydJo
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 29/09/2013
Age : 51

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par Thorgal le Mar 28 Fév 2017 - 19:58

C'est réglementaire un stop qui clignote ? .... scratch
A ne pas comparer avec des pressions brèves sur la poignée bien sûr.
avatar
Thorgal
750 cm3
750 cm3

Date d'inscription : 21/01/2014
Age : 55

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par dba85570 le Mar 28 Fév 2017 - 19:59

Vous pensez , que ce genre de système est compatible avec les nouvelle fjr ( feux à leds ) scratch
avatar
dba85570
1000 cm3
1000 cm3

Date d'inscription : 30/12/2016
Age : 46

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par alphonse mamoto le Mar 28 Fév 2017 - 20:35

Je ne sais pas si c'est reglo,mais je me sens plus en sécurité .
Moi j'ai des ampoules à led, mais je ne sais pas si c'est pareil.
avatar
alphonse mamoto
1300 cm3
1300 cm3

Date d'inscription : 06/01/2013
Age : 61

http://vieux-motards-du-71.actifforum.com/

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par dba85570 le Mar 28 Fév 2017 - 20:45

Sur certaine voiture lorsque l'on fait un freinage d'urgence les feux stops clignotent ( issu de la formule 1 )  donc je pense que c'est légal à voir . scratch scratch
avatar
dba85570
1000 cm3
1000 cm3

Date d'inscription : 30/12/2016
Age : 46

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par grenouille31 le Dim 5 Mar 2017 - 20:55

C'est très bonne idée de faire clignoter les stop (additionels sur le top case pour moi) que j'avais en tête mais je ne m'y étais pas penché plus que ça.
J'avais à l'idée de faire un petit montage électronique (astable).
A la vue de ce post je me suis à nouveau mis sur le sujet car la Brake Light Pro V2 est quand même vendu très cher .
J'ai regardé dans les kits électronique prêts à l'emploi ou à monter soi-même, me le faire sur une plaque à essai et aussi j'ai regardé du côté des relais temporisé et je suis tombé sur ça:

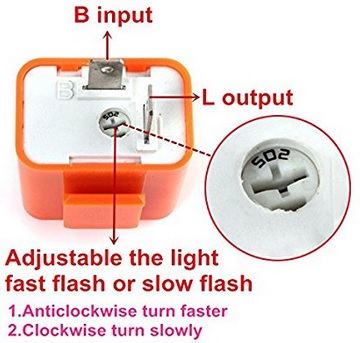

https://fr.aliexpress.com/item/12V-2-Pin-Adjustable-Frequency-LED-Flasher-Relay-Motorcycle-Turn-Signal-Jan-5-15/32789663322.html?spm=2114.13010608.0.0.klqdme
Fréquence de clignotement: 50 fois/min à 200 fois/min ce qui fait 1 fois toutes les 1,2 seconde jusqu'à 3,3 fois par seconde, réglable à l'aide d'un potentiomètre.
Vu le prix, pas de risque pour essayer.
Je vous tiendrai au jus une fois monté.



avatar
grenouille31
1000 cm3
1000 cm3

Date d'inscription : 15/04/2016
Age : 46

http://www.crazyfrogs.fr

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par grenouille31 le Dim 19 Mar 2017 - 20:17

J'ai reçu les relais le jour de l'atelier du sud ouest Very Happy
Ca marche nickel pouce2
Mais avec des ampoules normales Crying or Very sad
Mes STOP sur le top case sont des leds donc consommation très faible et le relais ne fait pas son job.
J'avais pour objectif de faire cela, je suis têtu "d'origine", donc je vais me rabattre sur mon idée initiale, faire un montage électronique astable. Faut juste que je mesure la conso des mes bandes leds pour voir si les circuits disponibles en commerce (NE555 ou autre) ont une puissance de sortie suffisante sans me servir de relais ou transistor.
A suivre.....
avatar
grenouille31
1000 cm3
1000 cm3

Date d'inscription : 15/04/2016
Age : 46

http://www.crazyfrogs.fr

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par nanard47 le Dim 19 Mar 2017 - 20:36

va y Sylvain , persiste , tu vas y arriver ! pouce
avatar
nanard47
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 18/05/2014
Age : 56

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par ours57 le Dim 19 Mar 2017 - 20:43

Et en intercalant une résistance ?
avatar
ours57
Passionné(e)
Passionné(e)

Date d'inscription : 23/03/2016
Age : 57

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par grenouille31 le Dim 19 Mar 2017 - 21:10

Une résistance c'est possible mais ça va chauffer.
J'avais aussi pensé à mettre une ampoule de 5W soudée en parallèle mais le risque c'est qu'elle casse sous la selle, endroit où j'avais mis mon relais et puis ça fait bricolo bricolette.

Une autre solution c'est alimenter le klaxon en même temps que les leds, ça aurait fait alerte visuelle et sonore OK je sors
Je vais rester sur mon montage astable avec relais car les puissance de courant en sortie sur les circuits intégrés ne sont pas élevées.
avatar
grenouille31
1000 cm3
1000 cm3

Date d'inscription : 15/04/2016
Age : 46

http://www.crazyfrogs.fr

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par Thierry du 63 le Dim 19 Mar 2017 - 22:18

grenouille31 a écrit:J'ai reçu les relais le jour de l'atelier du sud ouest Very Happy
Ca marche nickel pouce2
Mais avec des ampoules normales Crying or Very sad
A suivre.....

Tu l'as branché comment ?
avatar
Thierry du 63
600 cm3
600 cm3

Date d'inscription : 20/03/2016
Age : 56

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PIC91 le Lun 20 Mar 2017 - 8:40

Bonjour,

Sur mon Givi Maxxia, j'ai réalisé un petit montage à base de NE 555 et de relais, j'ai intégré des led rouges de 3 mm dans les emplacements prévus dans le top case, et sous la selle, j'ai installé un petit boitier fait maison.
Les led sont allumées fixe avec les veilleuses et clignotent au freinage.
J'ai repris les 3 fils sous la selle (veilleuses, stop et masse), je les ai coupés et ressoudés pour les dériver sur mon boitier.
Si ça vous intéresse, je peux vous envoyer le schéma. Wink
avatar
PIC91
750 cm3
750 cm3

Date d'inscription : 30/01/2014
Age : 55

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PapydJo le Lun 20 Mar 2017 - 8:43

@ PIC91

Si tu peut nous poster le schéma , je suis intéressé par un montage tel que le tient pouce2
avatar
PapydJo
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 29/09/2013
Age : 51

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PIC91 le Lun 20 Mar 2017 - 9:20

Voilà le schéma de base
avatar
PIC91
750 cm3
750 cm3

Date d'inscription : 30/01/2014
Age : 55

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par grenouille31 le Lun 20 Mar 2017 - 20:27

Thierry du 63 a écrit:
Tu l'as branché comment ?
Thierry,
Je ne l'ai pas branché car je voulais faire clignoter les leds de mon top case et ça ne marche pas. Il faut une consommation électrique plus élevée.
C'est pour ça qu'un petit montage astable à base de NE555 est nécessaire.

@PIC91,
Merci pour le schéma, je vais m'en inspirer uniquement pour le freinage clignotant.
Aurais-tu les valeurs des composants (condensateurs, résistances, potentiomètre etc)?
pouce merci2
avatar
grenouille31
1000 cm3
1000 cm3

Date d'inscription : 15/04/2016
Age : 46

http://www.crazyfrogs.fr

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PapydJo le Lun 20 Mar 2017 - 20:57

houla affraid  je voyais ça un peut plus simple Shocked

il y a plein de hiéroglyphes que je ne connais pas Rolling Eyes
avatar
PapydJo
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 29/09/2013
Age : 51

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par J-M le Lun 20 Mar 2017 - 21:43

+1 un schéma pour incultes en électronique s'impose merci2

¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤
J-M
Il y a des jours "avec" et des jours "sans".  drunken
Et les jours "sans" il faut faire "avec" Laughing
avatar
J-M
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 18/05/2013
Age : 63

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par alphonse mamoto le Lun 20 Mar 2017 - 21:59

Je trouve que vous vous embêtez bien pour une petite economie.
avatar
alphonse mamoto
1300 cm3
1300 cm3

Date d'inscription : 06/01/2013
Age : 61

http://vieux-motards-du-71.actifforum.com/

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par J-M le Lun 20 Mar 2017 - 23:08

ça cest pas faut pouce2

¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤
J-M
Il y a des jours "avec" et des jours "sans".  drunken
Et les jours "sans" il faut faire "avec" Laughing
avatar
J-M
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 18/05/2013
Age : 63

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par Bacchus le Mar 21 Mar 2017 - 5:36

PIC91 a écrit:Bonjour,

Sur mon Givi Maxxia, j'ai réalisé un petit montage à base de NE 555 et de relais, j'ai intégré des led rouges de 3 mm dans les emplacements prévus dans le top case, et sous la selle, j'ai installé un petit boitier fait maison.

D'ailleurs ça me rappelle que je devais passer te voir pour ça, depuis la dernière concentre... toujours pas trouvé le temps..... drunken
avatar
Bacchus
Super Passionné(e)
Super Passionné(e)

Date d'inscription : 01/12/2009
Age : 47

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par gapiob le Mar 21 Mar 2017 - 8:13

@ pic
heu, moi j'ai des question bête?
Pourquoi as tu du mettre un régulateur de tension (7808)
Après autour du NE555:
pourquoi tu n'a pas mis la broche 1 à la masse?
Pourquoi le broche 5 est elle liée à la masse(via un condo)

Merci de tes réponces

¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤ø,¸¸,ø¤º°`°º¤
Deux choses sont infinies : l'Univers et la bêtise humaine.
Mais, en ce qui concerne l'Univers, je n'en ai pas encore acquis la certitude absolue!
C'est quand tu vois un moustique se poser sur tes couilles que tu sais que rien ne se résout par la violence!
avatar
gapiob
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 18/11/2013
Age : 32

http://mesbricolagesetentretiens.blogspot.fr/

Revenir en haut Aller en bas

Re: Pour avoir les feux stop clignotants

Message par PIC91 le Mar 21 Mar 2017 - 8:55

Bacchus a écrit:
PIC91 a écrit:Bonjour,

Sur mon Givi Maxxia, j'ai réalisé un petit montage à base de NE 555 et de relais, j'ai intégré des led rouges de 3 mm dans les emplacements prévus dans le top case, et sous la selle, j'ai installé un petit boitier fait maison.

D'ailleurs ça me rappelle que je devais passer te voir pour ça, depuis la dernière concentre...  toujours pas trouvé le temps..... drunken

Pfff, ça tient toujours Steph, on en reparlera à la prochaine concentre Laughing
avatar
PIC91
750 cm3
750 cm3

Date d'inscription : 30/01/2014
Age : 55

Revenir en haut Aller en bas
