pre cablage alarme fjr 2016 ?

Voir le sujet précédent Voir le sujet suivant Aller en bas

pre cablage alarme fjr 2016 ?

Message par FJRey95 le Dim 3 Avr 2016 - 11:59

en effet en continuant de remonter mes elements, sous la selle j'ai constaté qu'il y a une gaine qui a fait son apparition qui part coté filtre a air et qui vas de l'autre coté avec une broche a 5 fils de mémoire

pas loin je vois dans le passage de roue la présence de deux bouchon en caoutchouc
et la partie sous le vide poche de selle il y a un trou comme pour placer une sirene ?


j'ai bon ou c'est pour les suspension piloté ?
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Dim 3 Avr 2016 - 12:23

Concernant l’évidement sous la selle moi j'ai un boitier électronique, pour le reste il faut que je regarde

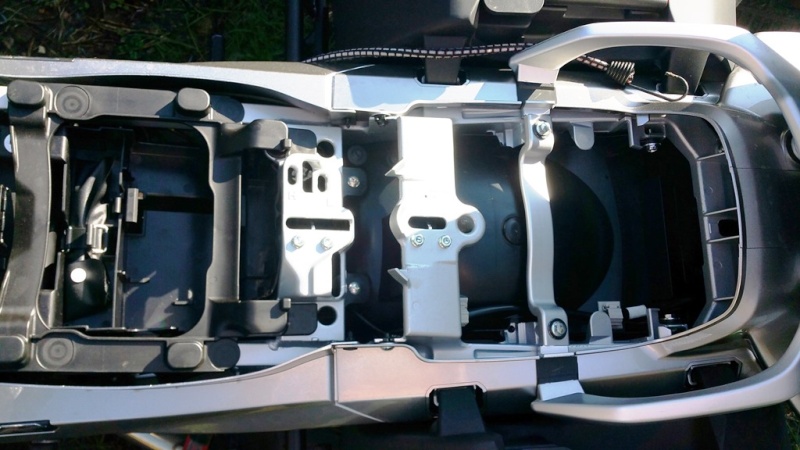

Une photo d'une partie sous selle

avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par FJRey95 le Dim 3 Avr 2016 - 13:08

tu doit avoir pris option top case yam car on a pas le meme dessous

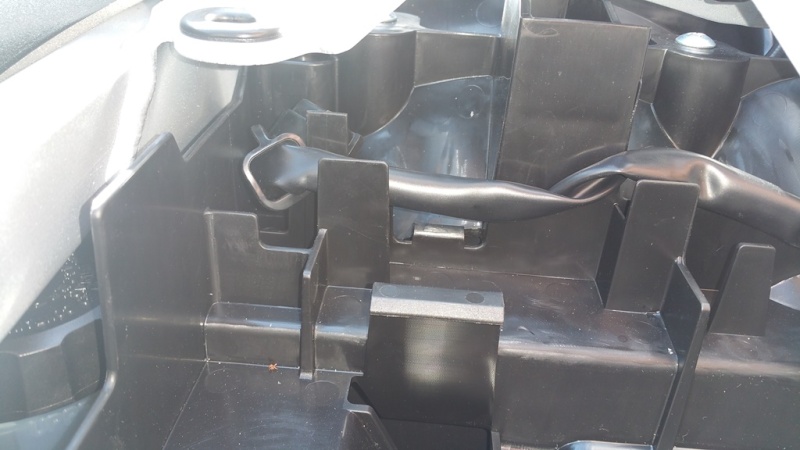

le cablage que j'ai decouvert




et les picots en regardant mieux il y en a meme 4 pres du feu



pour le trou par en dessous en prenant photo a l'aveugle j'arrive pas a bien le faire ressortir
mais en retirant le flan comme pour acceder au filtre a air on le vois direct
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Dim 3 Avr 2016 - 13:37

Effectivement, on n'a pas le même dessous, mais le tien est pas mal également Very Happy Very Happy

Oui j'ai le TC Yamaha en option.

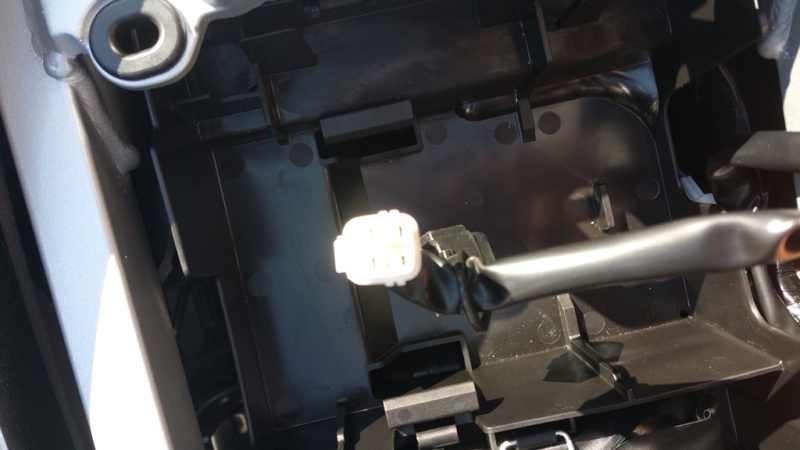

Pour le câble, c'est le câble pour brancher l'outil de diagnostique. tiens au passage je me suis rendu compte que l'on ne pouvait plus aller dans le menu Diag sur le TdB

Le voilà:


Les bossages servent à l'évidence à positionner des options. Ils sont actuellement fermés par des caoutchoucs.



Pour le boitier électronique, je pense que c'est celui qui sert soit aux suspensions électroniques (mais je ne rappelle pas s'il était présent sur ma 2014, ou à l'éclairage adaptatif à confirmer.

A l'arrière un deuxième boitier électronique que tu n'as pas sur ta A

avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par jamone le Dim 3 Avr 2016 - 22:25

C'est carrément différent que la mienne de 2015
avatar
jamone
1300 cm3
1300 cm3

Date d'inscription : 30/12/2015
Age : 45

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par FJRey95 le Lun 4 Avr 2016 - 7:10

Oui j ai constate aussi plus d acce au diag

Y a meme plus de sangle pour tenir le U
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par Winnie le Lun 4 Avr 2016 - 9:29

Non seulement il n'y a plus de sangle pour fixer le U, mais il n'y a même plus l'emplacement. C'est la "centrale inclinomètre" pour l'éclairage en virage qui a pris la place .....

Pour la "connectique" supplémentaire, il faut savoir que la FJR 2016 est précablée pour associer les airbags Dainesse. Il doit donc y avoir un ou des connecteurs supplémentaires que vous constatez qui sont dédiés à cette fonction Wink Wink
avatar
Winnie
1300 cm3
1300 cm3

Date d'inscription : 03/05/2010

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par FJRey95 le Lun 4 Avr 2016 - 9:31

Ha ok

Curieux de savoir si phare peut etre ajoutet ^^
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Lun 4 Avr 2016 - 10:07

Winnie a écrit:Non seulement il n'y a plus de sangle pour fixer le U, mais il n'y a même plus l'emplacement. C'est la "centrale inclinomètre" pour l'éclairage en virage qui a pris la place .....

Pour la "connectique" supplémentaire, il faut savoir que la FJR 2016 est précablée pour associer les airbags Dainesse. Il doit donc y avoir un ou des connecteurs supplémentaires que vous constatez qui sont dédiés à cette fonction Wink Wink

Bonne remarque, effectivement il y a deux capteurs sur la fourche et un sous la selle a alimenter +  l'unité centrale et son afficheur au guidon. Toutes ses alimentations sont prévues, maintenant il faut les identifier.



Je pense que les deux bossages que l'on voit sur cette photo servent à fixer le capteur Dainese :


http://bcove.me/ymojyc8i


Dernière édition par KlUx le Lun 4 Avr 2016 - 10:51, édité 2 fois
avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par Winnie le Lun 4 Avr 2016 - 10:48

J'ai eu l'occasion ce week-end de "visiter" une boutique Dainesse ........ 1500 € la veste avec airbag intégré affraid affraid
avatar
Winnie
1300 cm3
1300 cm3

Date d'inscription : 03/05/2010

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Lun 4 Avr 2016 - 10:50

Oui j'ai vu ça fait mal au c..
avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Lun 4 Avr 2016 - 11:45

Donc par déduction, la prise pour alimenter le capteur Dainese c'est celle que j'ai détaillée dans ce post

http://www.fjr-passion-gt.com/t5814-emplacement-prise-pour-accessoire#110048
avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Lun 4 Avr 2016 - 11:56

FJRey95 a écrit:Ha ok

Curieux de savoir si phare peut etre ajoutet ^^

Bien sur que c'est possible, mais cela va te coûter un bras, rien que les optiques je n'ose imaginer (je vous conseille d'avoir une bonne assurance sans franchise en cas de casse)
avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par FJRey95 le Lun 4 Avr 2016 - 19:34

bon j'ai eu l'info la broche est pour le diag ne sourtout rien brancher dessus
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par KlUx le Lun 4 Avr 2016 - 20:18

Bah oui, je l'avais dit plus haut, ce connecteur sert à brancher l'outil de diag (4 broches). C’est un connecteur spécifique Yamaha que l'on retrouve sur d'autres motos de la marque, par exemple la MT07 et d'autres.

Pour brancher ton alarme, utilise ce connecteur:


[url= http://www.fjr-passion-gt.com/t5814-emplacement-prise-pour-accessoire#110048] http://www.fjr-passion-gt.com/t5814-emplacement-prise-pour-accessoire#110048[/url]
avatar
KlUx
1300 cm3
1300 cm3

Date d'inscription : 24/11/2013
Age : 58

Revenir en haut Aller en bas

Re: pre cablage alarme fjr 2016 ?

Message par FJRey95 le Lun 4 Avr 2016 - 20:21

t'inquiette l'alarme je sais ou la brancher via soudure obligatoire
avatar
FJRey95
Trop Passionné(e)
Trop Passionné(e)

Date d'inscription : 30/12/2012
Age : 45

http://www.fan-club-rcz.com/

Revenir en haut Aller en bas
